Lựa chọn tỉ lệ
Tỉ lệ 1∶11 colon 1
1∶1
được chọn để đảm bảo kích thước thực tế của khối nón được thể hiện rõ ràng trên bản vẽ.
Vẽ hình chiếu vuông góc
Các bước vẽ hình chiếu vuông góc của khối nón được thực hiện như sau:
Vẽ hình chiếu bằng:
Một đường tròn có đường kính d=100 mmd equals 100 mm
𝑑=100 mm
được vẽ để biểu diễn mặt đáy của khối nón.
Tâm của đường tròn được xác định.
Vẽ hình chiếu đứng:
Một đường thẳng nằm ngang được vẽ, song song với đường kính của hình chiếu bằng, để làm đường tâm.
Từ tâm của hình chiếu bằng, một đường thẳng đứng được kẻ lên, có chiều dài bằng chiều cao của nón h=150 mmh equals 150 mm
ℎ=150 mm
, để xác định đỉnh của nón.
Hai đường sinh được vẽ, nối đỉnh của nón với hai điểm ngoài cùng của đường tròn đáy trên hình chiếu bằng, tạo thành một tam giác cân.
Vẽ hình chiếu cạnh:
Một đường thẳng nằm ngang được vẽ, song song với đường kính của hình chiếu bằng, để làm đường tâm.
Từ tâm của hình chiếu bằng, một đường thẳng đứng được kẻ lên, có chiều dài bằng chiều cao của nón h=150 mmh equals 150 mm
ℎ=150 mm
, để xác định đỉnh của nón.
Hai đường sinh được vẽ, nối đỉnh của nón với hai điểm ngoài cùng của đường tròn đáy trên hình chiếu bằng, tạo thành một tam giác cân.

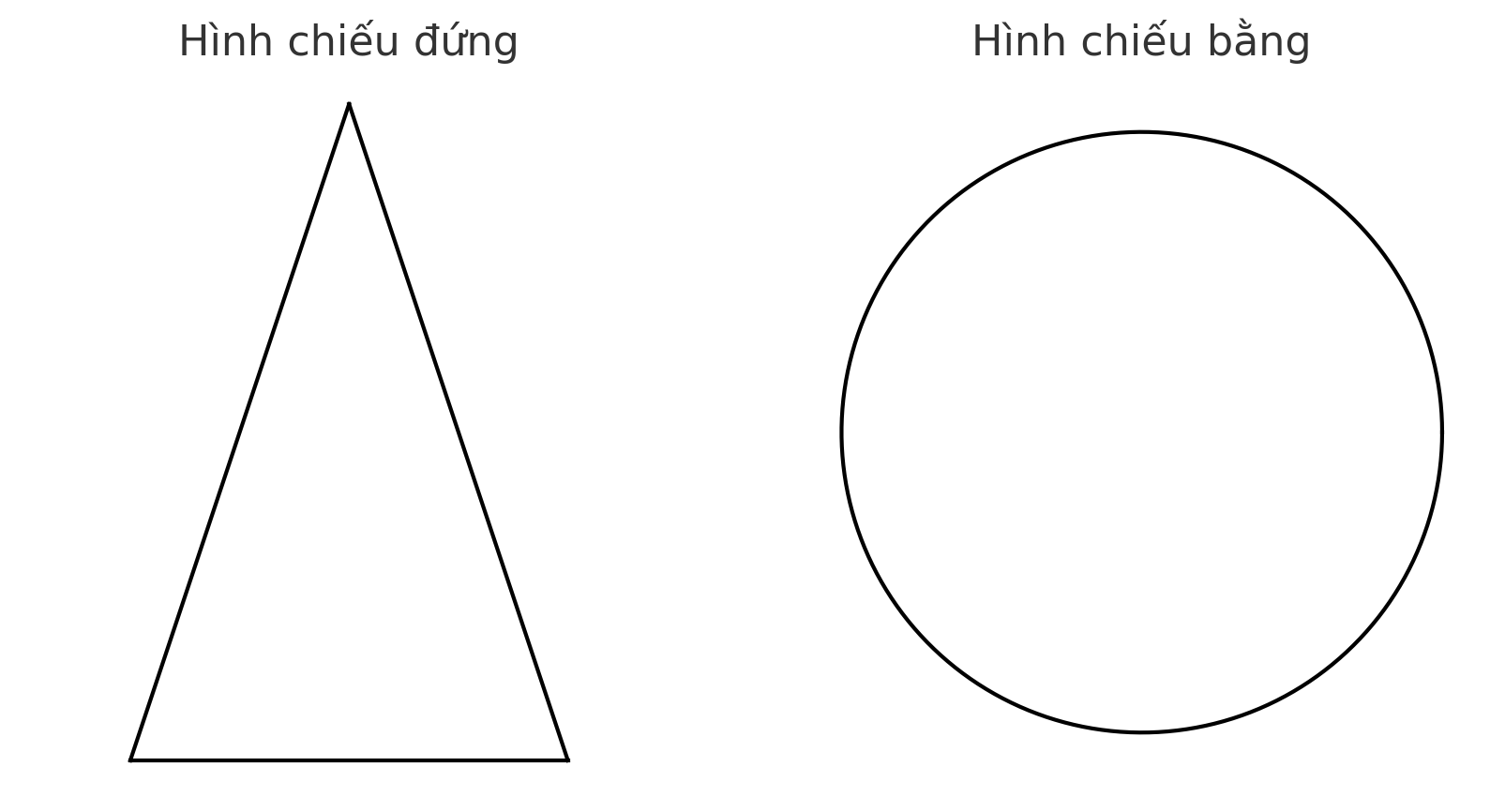

Kết quả cuối cùng
Hình chiếu vuông góc của khối nón được thể hiện bằng ba hình chiếu: hình chiếu bằng là một đường tròn có đường kính d=100 mmd equals 100 mm
𝑑=100 mm
, hình chiếu đứng và hình chiếu cạnh đều là các tam giác cân có chiều cao h=150 mmh equals 150 mm
ℎ=150 mm
và cạnh đáy bằng d=100 mmd equals 100 mm
𝑑=100 mm
.
