c) Nguyên nhân đèn không sáng khi công tắc đóng
- Nếu em đã đóng khóa K mà đèn vẫn "biệt tăm", có thể do một số nguyên nhân sau:
+ Nguồn điện hết năng lượng: Pin đã cũ hoặc hết điện, không đủ hiệu điện thế để làm sáng đèn.
+ Đèn bị hỏng: Dây tóc bên trong bóng đèn sợi đốt bị đứt.
Tiếp xúc kém: Các đầu nối dây dẫn với pin, đèn hoặc công tắc bị lỏng, rỉ sét hoặc chưa được tuốt vỏ nhựa cách điện.
+ Dây dẫn bị đứt ngầm: Dây điện bên trong lớp vỏ nhựa bị đứt khiến mạch vẫn bị hở.
+ Lắp ngược cực pin: Nếu lắp hai cục pin ngược chiều nhau (cực dương đấu với cực dương) thì chúng sẽ triệt tiêu lẫn nhau.

a) Cầu chì có tác dụng gì? Mô tả hoạt động
Tác dụng:
Cầu chì dùng để bảo vệ mạch điện và thiết bị điện khi dòng điện trong mạch tăng quá lớn (quá tải hoặc chập mạch).

Hoạt động:

Trong cầu chì có một dây kim loại mảnh.
Khi dòng điện bình thường → dây không bị đứt → mạch hoạt động.
Khi dòng điện quá lớn → dây nóng lên và nóng chảy (đứt) → mạch điện bị ngắt → bảo vệ thiết bị.

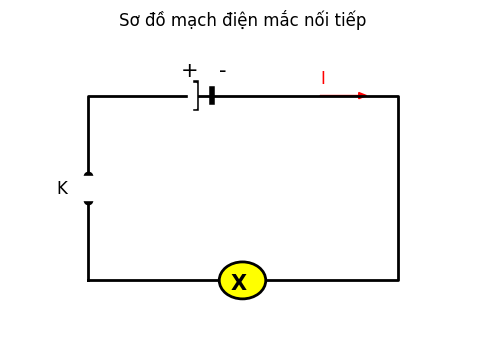

b) Sơ đồ mạch điện (mắc nối tiếp)
Các phần tử:
Nguồn (2 pin) → Công tắc K → Đèn → trở về nguồn

Sơ đồ đơn giản:


(+) pin ─── K ─── Đèn ─── (-) pin
|________________________|

Chiều dòng điện:

Dòng điện quy ước đi:

(+) nguo^ˋn→K→Đeˋn→(−) nguo^ˋn(+)\,nguồn → K → Đèn → (-)\,nguồn(+)nguo^ˋn→K→Đeˋn→(−)nguo^ˋn
c) Công tắc đóng nhưng đèn không sáng có thể do:
Bóng đèn bị cháy (đứt dây tóc).
Pin hết điện hoặc pin lắp sai cực.
Dây nối bị đứt hoặc tiếp xúc kém.
Công tắc bị hỏng (không dẫn điện).
Các bộ phận nối chưa chặt.

a) Tác dụng và hoạt động của cầu chì
- Tác dụng: Cầu chì là một thiết bị an toàn được sử dụng để bảo vệ mạch điện và các đồ dùng điện. Nó giúp ngăn ngừa các sự cố cháy nổ khi xảy ra hiện tượng quá tải hoặc đoản mạch (chập mạch).
- Hoạt động: Thành phần chính của cầu chì là một dây chì (hoặc kim loại dễ nóng chảy). Khi dòng điện trong mạch tăng cao đột ngột vượt quá mức cho phép, nhiệt lượng tỏa ra trên dây dẫn lớn làm dây chì nóng chảy và đứt ra. Lúc này, mạch điện bị hở, dòng điện ngừng lưu thông, từ đó bảo vệ các thiết bị khác không bị hỏng.

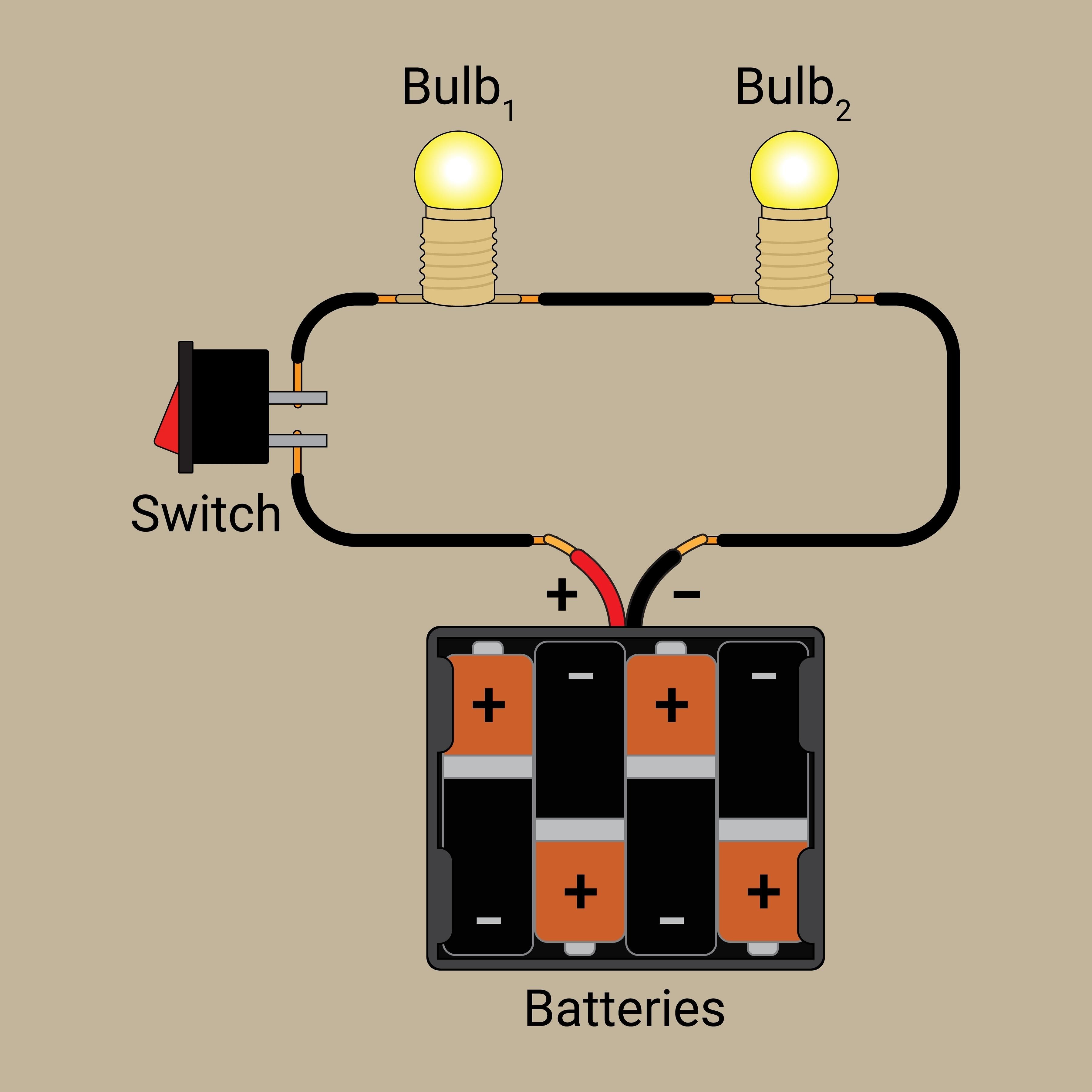

b) Sơ đồ mạch điện và chiều dòng điện
- Mô tả sơ đồ: Các linh kiện được nối liên tiếp thành một vòng kín.

c) Nguyên nhân đèn không sáng khi công tắc đóng
- Nếu em đã đóng khóa K mà đèn vẫn "biệt tăm", có thể do một số nguyên nhân sau:
+ Nguồn điện hết năng lượng: Pin đã cũ hoặc hết điện, không đủ hiệu điện thế để làm sáng đèn.
+ Đèn bị hỏng: Dây tóc bên trong bóng đèn sợi đốt bị đứt.
Tiếp xúc kém: Các đầu nối dây dẫn với pin, đèn hoặc công tắc bị lỏng, rỉ sét hoặc chưa được tuốt vỏ nhựa cách điện.
+ Dây dẫn bị đứt ngầm: Dây điện bên trong lớp vỏ nhựa bị đứt khiến mạch vẫn bị hở.
+ Lắp ngược cực pin: Nếu lắp hai cục pin ngược chiều nhau (cực dương đấu với cực dương) thì chúng sẽ triệt tiêu lẫn nhau.
