1. Phân tích yêu cầu
- Các thành phần: 1 nguồn điện (pin hoặc acquy), 1 khoá K đang ở trạng thái đóng, 2 bóng đèn Đ1 và Đ2.
- Cách mắc: Mắc nối tiếp (các thiết bị liên tiếp nhau trên một đường dẫn).
- Yêu cầu: Vẽ sơ đồ và biểu diễn chiều dòng điện.

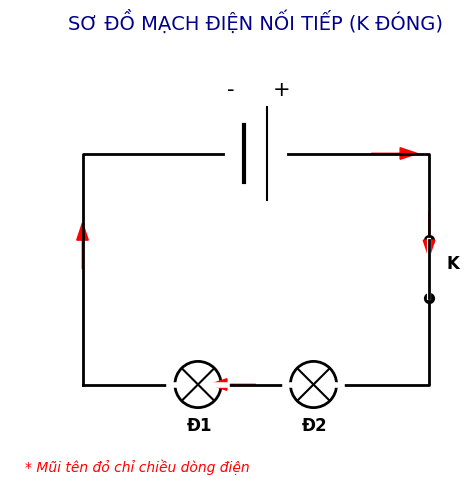

2. Sơ đồ mạch điện
- Bạn có thể hình dung mạch điện là một vòng khép kín. Trong sơ đồ, chúng ta sử dụng các ký hiệu quy ước:
+ Nguồn điện: Hai vạch song song (vạch dài là cực dương +, vạch ngắn là cực âm -).
+ Khoá K đóng: Một đoạn thẳng nối liền mạch.
+ Bóng đèn: Hình tròn có dấu X ở giữa.
3. Chiều dòng điện
- Quy ước: Chiều dòng điện là chiều từ cực dương qua dây dẫn và các thiết bị điện tới cực âm của nguồn điện.
- Cách vẽ trên sơ đồ:
+ Sử dụng các mũi tên đặt trên dây dẫn.
+ Mũi tên sẽ đi ra từ vạch dài (cực +) của nguồn điện, đi qua khoá K, qua đèn Đ1, qua đèn Đ2 và trở về vạch ngắn (cực -) của nguồn điện.
4. Mô tả bằng ký hiệu (Dành cho việc vẽ tay)
- Bạn có thể vẽ theo thứ tự sau trên một hình chữ nhật:
+ Cạnh trên: Vẽ nguồn điện (vạch dài bên trái, vạch ngắn bên phải).
+ Cạnh phải: Vẽ khoá K đóng.
+ Cạnh dưới: Vẽ hai hình tròn có dấu X (Đ1 và Đ2) nối tiếp nhau.
+ Dùng mũi tên => dọc theo các cạnh để chỉ chiều dòng điện từ cực dương chạy vòng qua các đèn về cực âm.
