3 câu trả lời 211

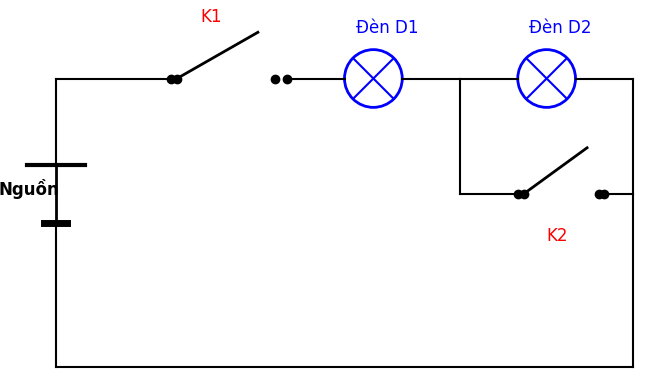

1. Sơ đồ mạch điện
Mạch điện được mắc như sau:
Nguồn điện, Khóa K1 và Đèn D1 được mắc nối tiếp với nhau tạo thành mạch chính.
Đèn D2 và Khóa K2 được mắc song song với nhau.
Cụm song song (D2 // K2) này được mắc nối tiếp vào mạch chính sau đèn D1.
2. Nguyên lý hoạt động
- Trường hợp 1: Đóng K1 (mở K2)
+ Dòng điện đi từ nguồn qua K1, qua đèn D1, sau đó đi qua đèn D2 để về cực âm (vì K2 đang mở nên dòng không đi qua nhánh đó được).
+ Kết quả: Cả hai đèn D1 và D2 cùng sáng (mắc nối tiếp).
- Trường hợp 2: Đóng K2 (mở K1)
+ Vì khóa K1 nằm ở mạch chính và đang mở, mạch điện bị hở ngay từ đầu. Không có dòng điện chạy qua bất kỳ linh kiện nào.
=> Kết quả: Cả hai đèn cùng tắt.
- Trường hợp 3: Đóng cả hai khóa (K1 và K2)
+ Dòng điện đi qua K1 và đèn D1. Khi đến điểm rẽ nhánh, vì K2 đóng (dây dẫn không có điện trở), dòng điện sẽ ưu tiên đi hết qua khóa K2 mà không đi qua đèn D2 (hiện tượng nối tắt/đoản mạch cục bộ đèn D2).
=> Kết quả: Chỉ có đèn D1 sáng, đèn D2 tắt.
3. Lưu ý khi lắp đặt
=> Trong thực tế, khi đóng cả hai khóa, đèn D1 sẽ sáng mạnh hơn bình thường (vì lúc này hiệu điện thế của nguồn chỉ tập trung cho một đèn thay vì chia đôi cho hai đèn như lúc đầu). Bạn nên chọn nguồn điện có hiệu điện thế phù hợp để tránh làm cháy đèn D1 khi hoạt động ở chế độ này.
Mạch điện được mắc như sau:
Nguồn điện, Khóa K1 và Đèn D1 được mắc nối tiếp với nhau tạo thành mạch chính.
Đèn D2 và Khóa K2 được mắc song song với nhau.
Cụm song song (D2 // K2) này được mắc nối tiếp vào mạch chính sau đèn D1.
2. Nguyên lý hoạt động
- Trường hợp 1: Đóng K1 (mở K2)
+ Dòng điện đi từ nguồn qua K1, qua đèn D1, sau đó đi qua đèn D2 để về cực âm (vì K2 đang mở nên dòng không đi qua nhánh đó được).
+ Kết quả: Cả hai đèn D1 và D2 cùng sáng (mắc nối tiếp).
- Trường hợp 2: Đóng K2 (mở K1)
+ Vì khóa K1 nằm ở mạch chính và đang mở, mạch điện bị hở ngay từ đầu. Không có dòng điện chạy qua bất kỳ linh kiện nào.
=> Kết quả: Cả hai đèn cùng tắt.
- Trường hợp 3: Đóng cả hai khóa (K1 và K2)
+ Dòng điện đi qua K1 và đèn D1. Khi đến điểm rẽ nhánh, vì K2 đóng (dây dẫn không có điện trở), dòng điện sẽ ưu tiên đi hết qua khóa K2 mà không đi qua đèn D2 (hiện tượng nối tắt/đoản mạch cục bộ đèn D2).
=> Kết quả: Chỉ có đèn D1 sáng, đèn D2 tắt.
3. Lưu ý khi lắp đặt
=> Trong thực tế, khi đóng cả hai khóa, đèn D1 sẽ sáng mạnh hơn bình thường (vì lúc này hiệu điện thế của nguồn chỉ tập trung cho một đèn thay vì chia đôi cho hai đèn như lúc đầu). Bạn nên chọn nguồn điện có hiệu điện thế phù hợp để tránh làm cháy đèn D1 khi hoạt động ở chế độ này.
