Hãy vẽ sơ đồ mạch điện theo mô tả trên, trong đó ampe kế và vôn kế dùng để đo các giá trị qua biến trở và vẽ thêm mũi tên trên sơ đồ để chỉ chiều dòng điện chạy trong mạch
Quảng cáo
4 câu trả lời 136
1. Phân tích yêu cầu đề bài
Ta có các thiết bị:
Nguồn điện
Công tắc (điều khiển cả mạch)
🎚 Biến trở
Bóng đèn sợi đốt
Ⓐ Ampe kế: đo cường độ dòng điện qua biến trở
Ⓥ Vôn kế: đo hiệu điện thế giữa hai đầu biến trở
Dây dẫn
Biến trở mắc nối tiếp với bóng đèn
Ampe kế đo dòng điện qua biến trở → mắc nối tiếp với biến trở
Vôn kế đo hiệu điện thế trên biến trở → mắc song song với biến trở
Vẽ mũi tên chỉ chiều dòng điện
2. Nguyên tắc mắc dụng cụ đo
Mắc nối tiếp với bộ phận cần đo
Chốt (+) nối về phía cực dương của nguồn
Vôn kế
Mắc song song với bộ phận cần đo
Chốt (+) nối về phía cực dương của nguồn

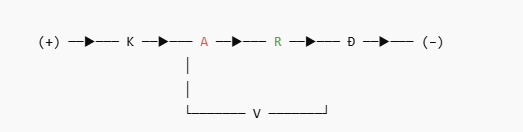

3. Sơ đồ mạch điện (vẽ bằng kí hiệu)

Chú thích:
(+) , (−) : Hai cực của nguồn điện
K : Công tắc
A : Ampe kế
R : Biến trở
Đ : Bóng đèn
V : Vôn kế
➡ Mũi tên (▶) chỉ chiều dòng điện:
Dòng điện đi từ cực dương (+) → công tắc → ampe kế → biến trở → bóng đèn → cực âm (−) của nguồn.
4. Giải thích cách mắc mạch
Công tắc mắc nối tiếp để đóng/ngắt toàn bộ mạch điện
Biến trở mắc nối tiếp với bóng đèn để điều chỉnh cường độ dòng điện qua đèn
Ampe kế mắc nối tiếp với biến trở để đo cường độ dòng điện chạy qua biến trở
Vôn kế mắc song song với hai đầu biến trở để đo hiệu điện thế giữa hai đầu biến trở
Các chốt (+) của A và V đều quay về phía cực dương của nguồn
5. Kết luận
Ampe kế được mắc nối tiếp với biến trở để đo cường độ dòng điện chạy qua biến trở.
Vôn kế được mắc song song với biến trở để đo hiệu điện thế giữa hai đầu biến trở.
Chiều dòng điện trong mạch đi từ cực dương của nguồn qua các dụng cụ điện rồi về cực âm của nguồn.
1. Phân tích yêu cầu đề bài
Ta có các thiết bị:
Nguồn điện
Công tắc (điều khiển cả mạch)
🎚 Biến trở
Bóng đèn sợi đốt
Ⓐ Ampe kế: đo cường độ dòng điện qua biến trở
Ⓥ Vôn kế: đo hiệu điện thế giữa hai đầu biến trở
Dây dẫn
Biến trở mắc nối tiếp với bóng đèn
Ampe kế đo dòng điện qua biến trở → mắc nối tiếp với biến trở
Vôn kế đo hiệu điện thế trên biến trở → mắc song song với biến trở
Vẽ mũi tên chỉ chiều dòng điện
2. Nguyên tắc mắc dụng cụ đo
Mắc nối tiếp với bộ phận cần đo
Chốt (+) nối về phía cực dương của nguồn
Vôn kế
Mắc song song với bộ phận cần đo
Chốt (+) nối về phía cực dương của nguồn
3. Sơ đồ mạch điện (vẽ bằng kí hiệu)
1. Phân tích yêu cầu đề bài
Ta có các thiết bị:
Nguồn điện
Công tắc (điều khiển cả mạch)
🎚 Biến trở
Bóng đèn sợi đốt
Ⓐ Ampe kế: đo cường độ dòng điện qua biến trở
Ⓥ Vôn kế: đo hiệu điện thế giữa hai đầu biến trở
Dây dẫn
Biến trở mắc nối tiếp với bóng đèn
Ampe kế đo dòng điện qua biến trở → mắc nối tiếp với biến trở
Vôn kế đo hiệu điện thế trên biến trở → mắc song song với biến trở
Vẽ mũi tên chỉ chiều dòng điện
2. Nguyên tắc mắc dụng cụ đo
Mắc nối tiếp với bộ phận cần đo
Chốt (+) nối về phía cực dương của nguồn
Vôn kế
Mắc song song với bộ phận cần đo
Chốt (+) nối về phía cực dương của nguồn
3. Sơ đồ mạch điện (vẽ bằng kí hiệu)
Chú thích:
(+) , (−) : Hai cực của nguồn điện
K : Công tắc
A : Ampe kế
R : Biến trở
Đ : Bóng đèn
V : Vôn kế
➡ Mũi tên (▶) chỉ chiều dòng điện:
Dòng điện đi từ cực dương (+) → công tắc → ampe kế → biến trở → bóng đèn → cực âm (−) của nguồn.
4. Giải thích cách mắc mạch
Công tắc mắc nối tiếp để đóng/ngắt toàn bộ mạch điện
Biến trở mắc nối tiếp với bóng đèn để điều chỉnh cường độ dòng điện qua đèn
Ampe kế mắc nối tiếp với biến trở để đo cường độ dòng điện chạy qua biến trở
Vôn kế mắc song song với hai đầu biến trở để đo hiệu điện thế giữa hai đầu biến trở
Các chốt (+) của A và V đều quay về phía cực dương của nguồn
5. Kết luận
Ampe kế được mắc nối tiếp với biến trở để đo cường độ dòng điện chạy qua biến trở.
Vôn kế được mắc song song với biến trở để đo hiệu điện thế giữa hai đầu biến trở.
Chiều dòng điện trong mạch đi từ cực dương của nguồn qua các dụng cụ điện rồi về cực âm của nguồn.
