Dưới đây là sơ đồ nguyên lý mạng điện trong nhà với 3 phòng, mỗi phòng có các thiết bị: cầu chì, công tắc, ổ cắm và bóng đèn.
1. Nguyên tắc thiết kế mạng điện trong nhà:
Nguồn điện: Sử dụng nguồn điện xoay chiều 220V.
Cầu chì tổng: Bảo vệ toàn bộ hệ thống điện.
Công tắc điều khiển: Mỗi bóng đèn sẽ có một công tắc riêng.
Ổ cắm điện: Được mắc song song để cấp nguồn cho các thiết bị điện.
Dây điện: Dây pha (L) đi qua cầu chì, công tắc rồi đến tải (bóng đèn, ổ cắm). Dây trung tính (N) nối trực tiếp đến tải.

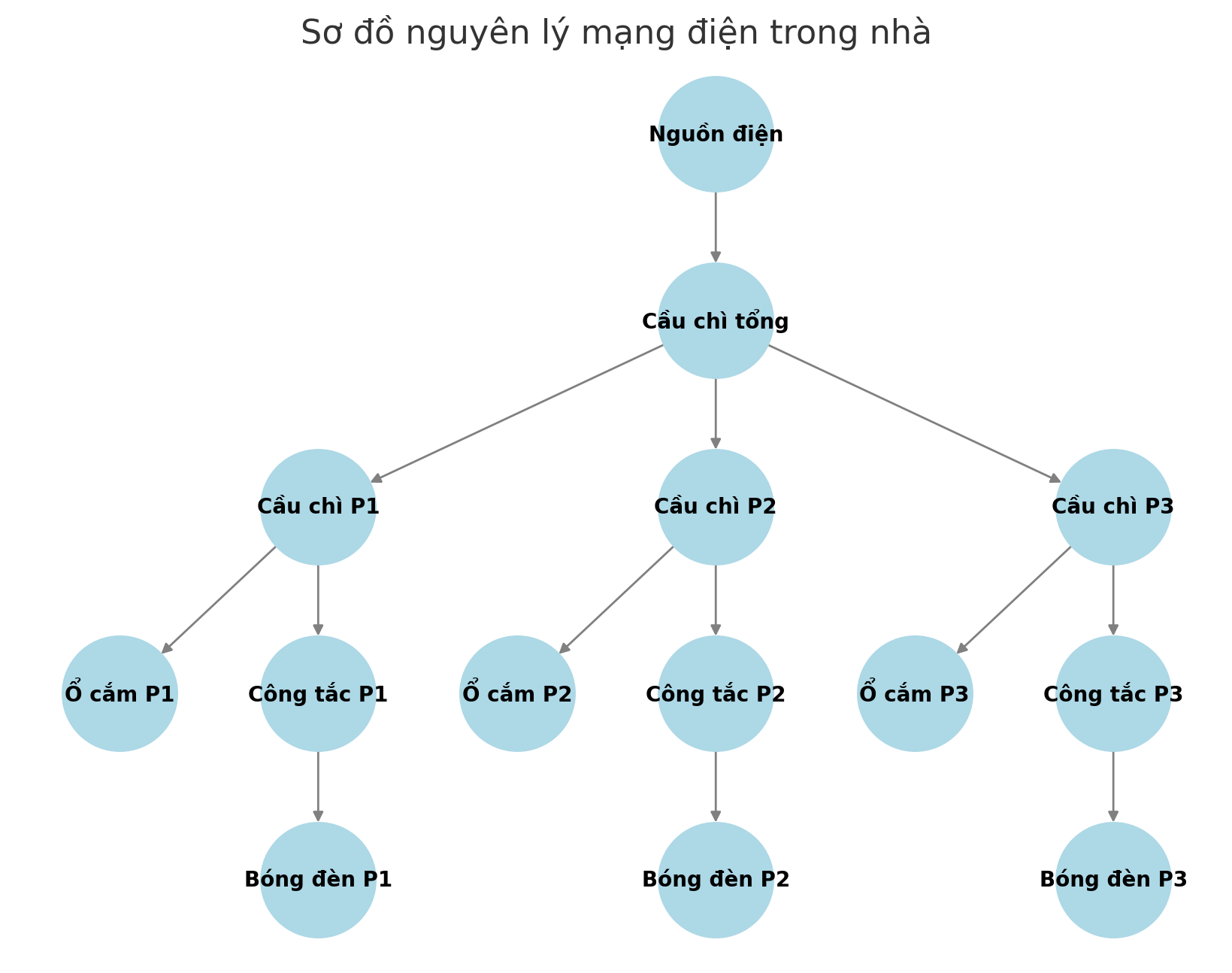

2. Sơ đồ nguyên lý
Cầu chì tổng bảo vệ toàn bộ hệ thống.
Mỗi phòng có một nhánh riêng gồm:Cầu chì nhánh: Bảo vệ từng phòng.
Công tắc điều khiển đèn.
Ổ cắm điện nối song song.
Bóng đèn được nối với công tắc.
3. Nguyên tắc đấu dây:
Dây pha (L): Đi qua cầu chì tổng → chia thành 3 nhánh qua cầu chì nhánh → công tắc → bóng đèn và ổ cắm.
Dây trung tính (N): Nối trực tiếp đến bóng đèn và ổ cắm.
Ổ cắm: Được mắc song song với nguồn để đảm bảo điện áp ổn định.
Dưới đây là sơ đồ nguyên lý mạng điện trong nhà với 3 phòng, mỗi phòng có các thiết bị: cầu chì, công tắc, ổ cắm và bóng đèn.
1. Nguyên tắc thiết kế mạng điện trong nhà:
Nguồn điện: Sử dụng nguồn điện xoay chiều 220V.
Cầu chì tổng: Bảo vệ toàn bộ hệ thống điện.
Công tắc điều khiển: Mỗi bóng đèn sẽ có một công tắc riêng.
Ổ cắm điện: Được mắc song song để cấp nguồn cho các thiết bị điện.
Dây điện: Dây pha (L) đi qua cầu chì, công tắc rồi đến tải (bóng đèn, ổ cắm). Dây trung tính (N) nối trực tiếp đến tải.
2. Sơ đồ nguyên lý
Cầu chì tổng bảo vệ toàn bộ hệ thống.
Mỗi phòng có một nhánh riêng gồm:Cầu chì nhánh: Bảo vệ từng phòng.
Công tắc điều khiển đèn.
Ổ cắm điện nối song song.
Bóng đèn được nối với công tắc.
3. Nguyên tắc đấu dây:
Dây pha (L): Đi qua cầu chì tổng → chia thành 3 nhánh qua cầu chì nhánh → công tắc → bóng đèn và ổ cắm.
Dây trung tính (N): Nối trực tiếp đến bóng đèn và ổ cắm.
Ổ cắm: Được mắc song song với nguồn để đảm bảo điện áp ổn định.
