Có hai tải ba pha: Tải thứ nhất là 9 bóng đèn (số liệu của mỗi bóng đèn là P = 100 W, U = 220 V); tải thứ hai là một lò điện trở ba pha (điện trở mỗi pha R = 30 Ω, U = 380 V). Các tải trên được nối vào mạch điện ba pha bốn dây có điện áp 220/380 V.

a) Giải thích 220 V là điện áp gì? 380 V là điện áp gì?

b) Xác định cách nối dây của mỗi pha tải (thành hình sao hoặc hình tam giác) và giải thích vì sao phải nối dây như vậy?

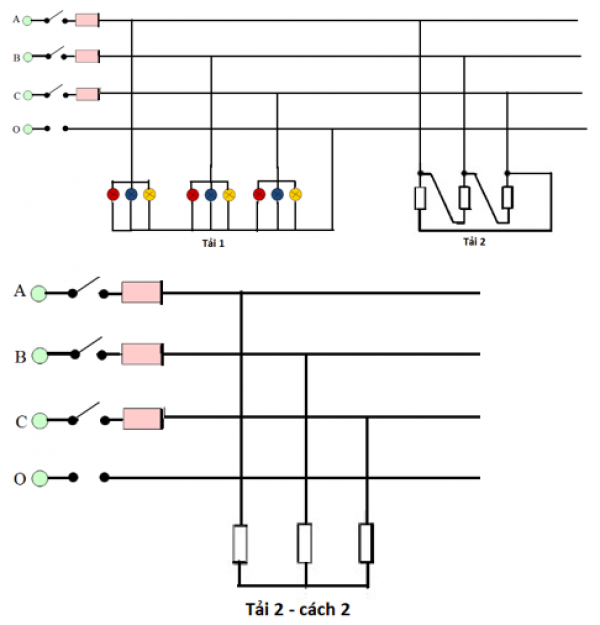

c) Vẽ cách nối dây của mạch điện ba pha trên.

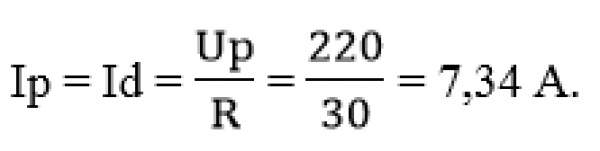

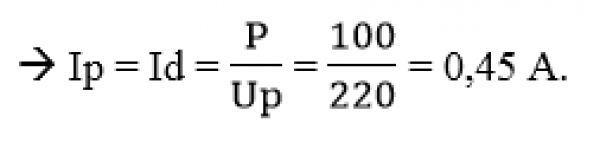

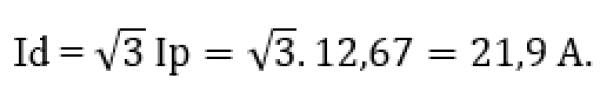

d) Tính dòng điện pha và dòng điện dây của mỗi tải.

Trả Lời

Lưu câu hỏi Lưu

Hỏi chi tiết

Quảng cáo

1 câu trả lời 3048

Trinh Tạ

5 năm trước

a) Điện áp 220 V là điện áp pha.

Điện áp 380 V là điện áp dây.

b) Tải thứ nhất nối hình sao có dây trung tính để $U_{d} = \sqrt 3 U_{p} \to U_{p} = 220 V$ là điện áp định mức của các bóng đèn trong tải.

Tải thứ hai nối hình sao có dây trung tính hoặc nối hình tam giác. Vì điện áp định mức của tải là 3 $80 = U_{d} m à U_{p} \Leftarrow U_{d}$ nên có thể nối theo cả hai cách.
