câu 1. Khái quát về mạch điện, cảm biến và mô đun cảm biến. a) Mạch điện là gì? Vẽ sơ đồ cấu trúc mạch điện; nêu chức năng của từng phần tử b) Cảm biến là gì? Mô đun cảm biến là gì? Nêu công dụng của một số mô đun cảm biến thông dụng biến độ ẩm; Mô đun cảm biến nhiệt độ

Sỹ phát Hỏi từ APP VIETJACK

· 21:34 04/03/2025

Trả Lời

Hỏi chi tiết

Trả lời trong APP VIETJACK

Quảng cáo

2 câu trả lời 209

Rina

5 tháng trước

ảnh hơi mờ, c phóng to ảnh ạ

0 bình luận

Đăng nhập để hỏi chi tiết

God Of Thunder

5 tháng trước

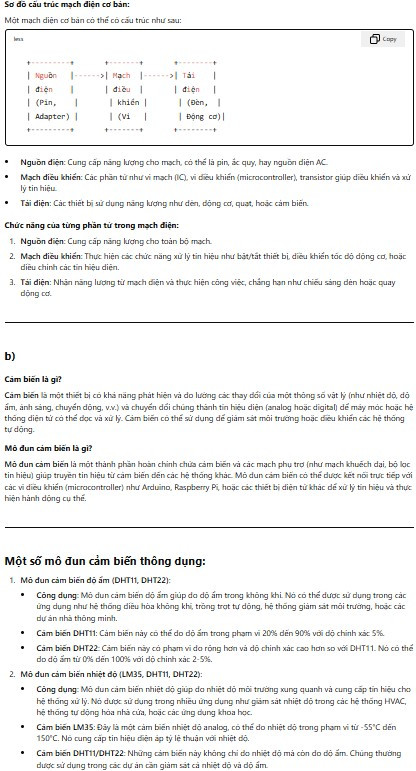

Dưới đây là phần khái quát về mạch điện, cảm biến và mô đun cảm biến.

a) Mạch điện là gì?
Mạch điện là một tập hợp các thành phần điện tử, linh kiện điện tử và dây dẫn kết nối với nhau để tạo thành một đường dẫn cho dòng điện. Mạch điện có thể thực hiện nhiều chức năng khác nhau như truyền tải điện năng, xử lý tín hiệu, tạo ra ánh sáng, âm thanh, hoặc thực hiện các nhiệm vụ điều khiển.

Sơ đồ cấu trúc mạch điện:
(Lưu ý: Đây là mô tả bằng lời, bạn có thể hình dung hoặc vẽ dựa trên mô tả này)

Nguồn điện: Cung cấp năng lượng cho mạch (pin, acquy, nguồn điện lưới)
Linh kiện điện tử: Chẳng hạn như điện trở (R), tụ điện (C), transistor (Q), diode (D), vi xử lý (IC),...
Cảm biến: Phát hiện các hiện tượng vật lý hoặc hóa học và chuyển đổi chúng thành tín hiệu điện.
Tải: Thiết bị tiêu thụ điện năng như đèn LED, động cơ, quạt,...
Kết nối: Dây dẫn nối giữa các linh kiện trong mạch.
Chức năng của từng phần tử:
Nguồn điện: Cung cấp năng lượng cho toàn bộ mạch.
Linh kiện điện tử: Điều chỉnh và xử lý tín hiệu, kiểm soát dòng điện và điện áp.
Cảm biến: Phát hiện và chuyển đổi tín hiệu từ một dạng khác thành tín hiệu điện.
Tải: Thực hiện công việc vật lý như phát sáng, quay, hoặc thực hiện một hành động cụ thể.
Kết nối: Đảm bảo dòng điện có thể di chuyển giữa các thành phần trong mạch.

b) Cảm biến là gì?
Cảm biến là một thiết bị hoặc thành phần có khả năng phát hiện và cảm nhận các thay đổi trong môi trường (như nhiệt độ, độ ẩm, ánh sáng, chuyển động, áp suất, v.v.) và chuyển đổi những thay đổi này thành tín hiệu điện để có thể xử lý hoặc hiện thị.

Mô đun cảm biến là một đơn vị thiết kế sẵn có chứa cảm biến và các linh kiện hỗ trợ (như mạch khuếch đại, bộ chuyển đổi, bộ lọc, v.v.). Mô đun giúp đơn giản hóa quá trình tích hợp cảm biến vào các dự án điện tử hoặc hệ thống điều khiển.

Công dụng của một số mô đun cảm biến thông dụng:
Mô đun cảm biến độ ẩm:

Cảm biến độ ẩm DHT11/DHT22: Chức năng của cảm biến này là đo độ ẩm và nhiệt độ trong không khí. Nó cung cấp dữ liệu nhiệt độ và độ ẩm dưới dạng tín hiệu điện để có thể hiển thị hoặc xử lý trong các ứng dụng như điều khiển khí hậu, nhiệt độ trong nhà kính, v.v.
Mô đun cảm biến nhiệt độ:

Cảm biến nhiệt độ LM35: Cảm biến này đo nhiệt độ trong môi trường và chuyển đổi nó thành điện áp tương ứng. Thông thường, điện áp đầu ra tăng 10mV cho mỗi độ C. Nó thường được sử dụng trong các ứng dụng nhiệt độ tự động, hệ thống điều hòa không khí, và hệ thống giám sát nhiệt độ.
Kết luận
Mạch điện, cảm biến, và mô đun cảm biến đóng một vai trò quan trọng trong các hệ thống điện tử hiện đại, giúp phát hiện, thu thập và xử lý thông tin từ môi trường để phục vụ nhu cầu của con người.

...Xem thêm

1 bình luận
