Answer 1

Vì bạn yêu cầu lập hệ trục tọa độ và vẽ các hình chiếu của vật thể trong hình 2.11b của sách giáo khoa Công nghệ 8 (Kết nối tri thức), mình sẽ hướng dẫn chi tiết các bước để vẽ hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh dựa trên hình minh họa từ sách giáo khoa.

### 1. **Lập hệ trục tọa độ**

Hệ trục tọa độ là cơ sở để vẽ các hình chiếu. Chúng ta sử dụng hệ tọa độ Descartes (Oxy) để vẽ các hình chiếu. Trong đó:
- **Hình chiếu đứng**: vẽ trên mặt phẳng thẳng đứng, ký hiệu là mặt phẳng \( P_d \).
- **Hình chiếu bằng**: vẽ trên mặt phẳng nằm ngang, ký hiệu là mặt phẳng \( P_b \).
- **Hình chiếu cạnh**: vẽ trên mặt phẳng thẳng đứng nhưng vuông góc với hình chiếu đứng, ký hiệu là mặt phẳng \( P_c \).

### 2. **Hướng dẫn cách vẽ hình chiếu**

#### **Hình chiếu đứng:**
- Hình chiếu đứng thường thể hiện hình dáng chính của vật nhìn từ phía trước. Bạn hãy chọn một mặt trước để làm hình chiếu đứng.
- Dựa vào hình 2.11b, bạn có thể xác định các đường biên, lỗ, hoặc hình dạng nổi bật trên vật thể.

#### **Hình chiếu bằng:**
- Hình chiếu bằng là hình nhìn từ trên xuống. Hình chiếu này cho thấy độ dài và chiều rộng của vật thể. Các phần mặt trên của vật thể sẽ được thể hiện rõ ràng.
- Bạn sẽ vẽ hình này bằng cách dựa trên các kích thước từ hình 2.11b, xác định các phần chính của mặt trên, bao gồm các phần lồi, lõm hoặc lỗ.

#### **Hình chiếu cạnh:**
- Hình chiếu cạnh là hình nhìn từ bên cạnh của vật thể (thường là cạnh bên phải nếu theo quy ước). Hình này sẽ thể hiện chiều cao và độ dày của vật thể, đặc biệt là các phần chi tiết nằm ở hai bên.
- Bạn sẽ vẽ dựa trên hình dáng từ phía cạnh của vật thể trong hình 2.11b.

### 3. **Vẽ trên giấy**
- Sử dụng giấy vẽ kỹ thuật, bạn lập hệ trục tọa độ Oxy cho mỗi hình chiếu (đứng, bằng, cạnh).
- Đầu tiên, vẽ hình chiếu đứng với các chi tiết chính, xác định các kích thước quan trọng.
- Tiếp theo, chuyển sang hình chiếu bằng và hình chiếu cạnh, dựa trên hình chiếu đứng để xác định tỷ lệ và vị trí các chi tiết tương ứng.

### 4. **Lưu ý khi vẽ**
- Sử dụng các đường nét (nét liền, nét đứt) để phân biệt các phần nhìn thấy và không nhìn thấy của vật thể.
- Đảm bảo các kích thước giữa các hình chiếu tương ứng với nhau (cạnh tương ứng giữa các hình chiếu phải bằng nhau).

### 5. **Dùng công cụ vẽ**
Nếu có thể, bạn có thể sử dụng các phần mềm vẽ kỹ thuật như AutoCAD hoặc Inventor để thực hiện vẽ chính xác các hình chiếu này. Điều này giúp tạo ra các hình vẽ chuẩn và chính xác hơn.

---

Vì mình không thể thấy hình trong SGK, nếu bạn mô tả rõ hơn về hình dáng và các đặc điểm của vật thể (như có bao nhiêu mặt, lỗ hay góc cạnh), mình có thể cung cấp hướng dẫn chi tiết hơn hoặc tạo hình ảnh minh họa dựa trên mô tả của bạn.

...Xem thêm

Answer 2

Vì bạn yêu cầu lập hệ trục tọa độ và vẽ các hình chiếu của vật thể trong hình 2.11b của sách giáo khoa Công nghệ 8 (Kết nối tri thức), mình sẽ hướng dẫn chi tiết các bước để vẽ hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh dựa trên hình minh họa từ sách giáo khoa.

### 1. **Lập hệ trục tọa độ**

Hệ trục tọa độ là cơ sở để vẽ các hình chiếu. Chúng ta sử dụng hệ tọa độ Descartes (Oxy) để vẽ các hình chiếu. Trong đó:
- **Hình chiếu đứng**: vẽ trên mặt phẳng thẳng đứng, ký hiệu là mặt phẳng \( P_d \).
- **Hình chiếu bằng**: vẽ trên mặt phẳng nằm ngang, ký hiệu là mặt phẳng \( P_b \).
- **Hình chiếu cạnh**: vẽ trên mặt phẳng thẳng đứng nhưng vuông góc với hình chiếu đứng, ký hiệu là mặt phẳng \( P_c \).

### 2. **Hướng dẫn cách vẽ hình chiếu**

#### **Hình chiếu đứng:**
- Hình chiếu đứng thường thể hiện hình dáng chính của vật nhìn từ phía trước. Bạn hãy chọn một mặt trước để làm hình chiếu đứng.
- Dựa vào hình 2.11b, bạn có thể xác định các đường biên, lỗ, hoặc hình dạng nổi bật trên vật thể.

#### **Hình chiếu bằng:**
- Hình chiếu bằng là hình nhìn từ trên xuống. Hình chiếu này cho thấy độ dài và chiều rộng của vật thể. Các phần mặt trên của vật thể sẽ được thể hiện rõ ràng.
- Bạn sẽ vẽ hình này bằng cách dựa trên các kích thước từ hình 2.11b, xác định các phần chính của mặt trên, bao gồm các phần lồi, lõm hoặc lỗ.

#### **Hình chiếu cạnh:**
- Hình chiếu cạnh là hình nhìn từ bên cạnh của vật thể (thường là cạnh bên phải nếu theo quy ước). Hình này sẽ thể hiện chiều cao và độ dày của vật thể, đặc biệt là các phần chi tiết nằm ở hai bên.
- Bạn sẽ vẽ dựa trên hình dáng từ phía cạnh của vật thể trong hình 2.11b.

### 3. **Vẽ trên giấy**
- Sử dụng giấy vẽ kỹ thuật, bạn lập hệ trục tọa độ Oxy cho mỗi hình chiếu (đứng, bằng, cạnh).
- Đầu tiên, vẽ hình chiếu đứng với các chi tiết chính, xác định các kích thước quan trọng.
- Tiếp theo, chuyển sang hình chiếu bằng và hình chiếu cạnh, dựa trên hình chiếu đứng để xác định tỷ lệ và vị trí các chi tiết tương ứng.

### 4. **Lưu ý khi vẽ**
- Sử dụng các đường nét (nét liền, nét đứt) để phân biệt các phần nhìn thấy và không nhìn thấy của vật thể.
- Đảm bảo các kích thước giữa các hình chiếu tương ứng với nhau (cạnh tương ứng giữa các hình chiếu phải bằng nhau).

### 5. **Dùng công cụ vẽ**
Nếu có thể, bạn có thể sử dụng các phần mềm vẽ kỹ thuật như AutoCAD hoặc Inventor để thực hiện vẽ chính xác các hình chiếu này. Điều này giúp tạo ra các hình vẽ chuẩn và chính xác hơn.

---

Vì mình không thể thấy hình trong SGK, nếu bạn mô tả rõ hơn về hình dáng và các đặc điểm của vật thể (như có bao nhiêu mặt, lỗ hay góc cạnh), mình có thể cung cấp hướng dẫn chi tiết hơn hoặc tạo hình ảnh minh họa dựa trên mô tả của bạn.

Answer 3

Hỏi đáp VietJack

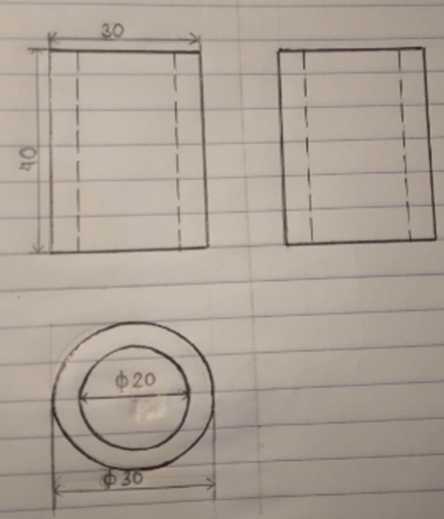

đây nha bn

2 câu trả lời 349
