Question

Đã trả lời bởi chuyên gia

Answer 1

Rơ le điện từ hay còn gọi là rơ le trung gian sử dụng để điều khiển bật hoặc tắt một thiết bị sử dụng dòng điện lớn hơn, Rơ le điện từ thông thường có 5 chân ,8 chân, 14 chân tùy theo mục đích sử dụng để mua, hầu hết là sử dụng rơ le 14 chân

Cấu tạo chính của Rơ le điện từ:
Rơle điện từ có các bộ phận chín là mạch từ, cuộn dây, tiếp điểm, vỏ. Mạch từ được chế tạo từ vật liệu sắt từ gồm hai phần. Phần tĩnh hình chữ và phần động là tấm thép hình chữ U. Phần động nối liên kết cơ khí với tiếp điểm động.

Nguyên lí hoạt động:

Nguyên lý làm việc của Rơ le điện từ hoạt động trên nguyên tắc của Nam châm điện, thường được dùng để đóng cắt mạch điện có công suất nhỏ, tần số đóng cắt lớn. Khi có dòng điện chạy qua cuộn dây sẽ sinh ra lực hút điện từ hút tấm động về phía lõi.

Lục hút điện từ có giá trị tỷ lệ thuận với bình phương dòng điện và tỷ lệ nghịch với khoảng cách khe hở mạch từ. Khi dòng điện trọng cuộn dây nhỏ hơn tác động thì lực hút lớn hơn lực kéo lò xo.

Tấm động bị hút về phía làm cho khe hở mạch từ nhỏ nhất. Tức là hút về phía phần tĩnh. Khi khe hở mạch từ nhỏ, lực hút càng tăng tấm động được hút dứt khoát về phía phần tĩnh và tiếp điểm động sẽ đóng vào tiếp điểm tĩnh.

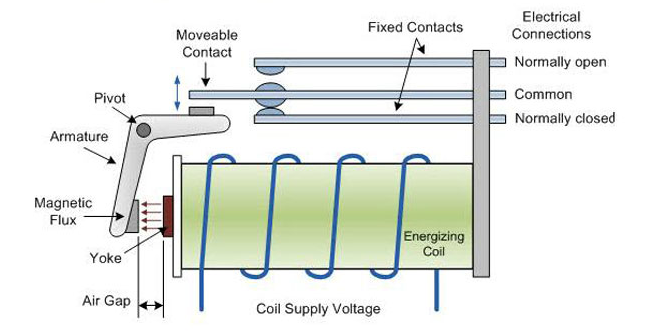

Hình vẽ

Hỏi đáp VietJack

...Xem thêm
