Cho một nguồn điện, ba bóng đèn giống nhau, một khóa K, một động cơ và dây nối.
a) Vẽ sơ đồ mạch điện trong đó tất cả các thiết bị mắc nối tiếp với nhau và vôn kế đo hiệu điện thế giữa hai đầu động cơ, ampe kế đo cường độ dòng điện trong mạch.
b) Hiệu điện thế ở hai đầu động cơ là 3V và ở hai đầu mỗi đèn là 1,5V. Xác định hiệu điện thế của nguồn điện.
c) Một đèn bị cháy, các đèn còn lại có sáng không? Hiệu điện thế ở hai đầu mỗi đèn, động cơ và pin khi đó bằng bao nhiêu?
Quảng cáo
1 câu trả lời 5526

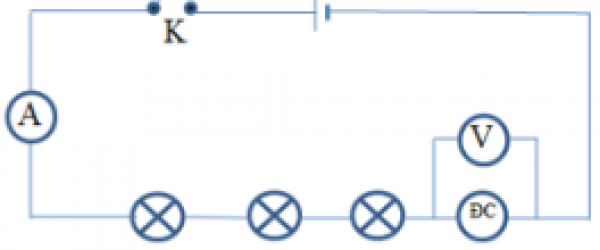

a) Sơ đồ mạch điện:

b) Trong đoạn mạch nối tiếp, hiệu điện thế của nguồn điện bằng tổng hiệu điện thế đặt vào các thiết bị điện nên ta có: U = 3.1,5 + 3 = 7,5V.
c) Một đèn bị cháy các đèn còn lại không sáng do mạch hở.
- Hiệu điện thế trên mỗi đèn và động cơ bằng 0.
- Hiệu điện thế ở hai đầu nguồn điện khi đó bằng 7,5V
