1. Phân tích các phần tử trong mạch
Dây nguồn: Gồm dây Pha (L - màu đỏ) và dây Trung tính (N - màu xanh).
Aptomat tổng: Đóng cắt toàn bộ nguồn điện của mạch để bảo vệ khi có sự cố quá tải hoặc ngắn mạch.
Công tắc hai cực: Có chức năng đóng/ngắt dây pha đi tới bóng đèn.
Bóng đèn: Thiết bị tiêu thụ điện (tải).
Ổ cắm: Cung cấp điện cho các thiết bị di động, luôn có điện sau khi bật Aptomat (không phụ thuộc công tắc đèn).

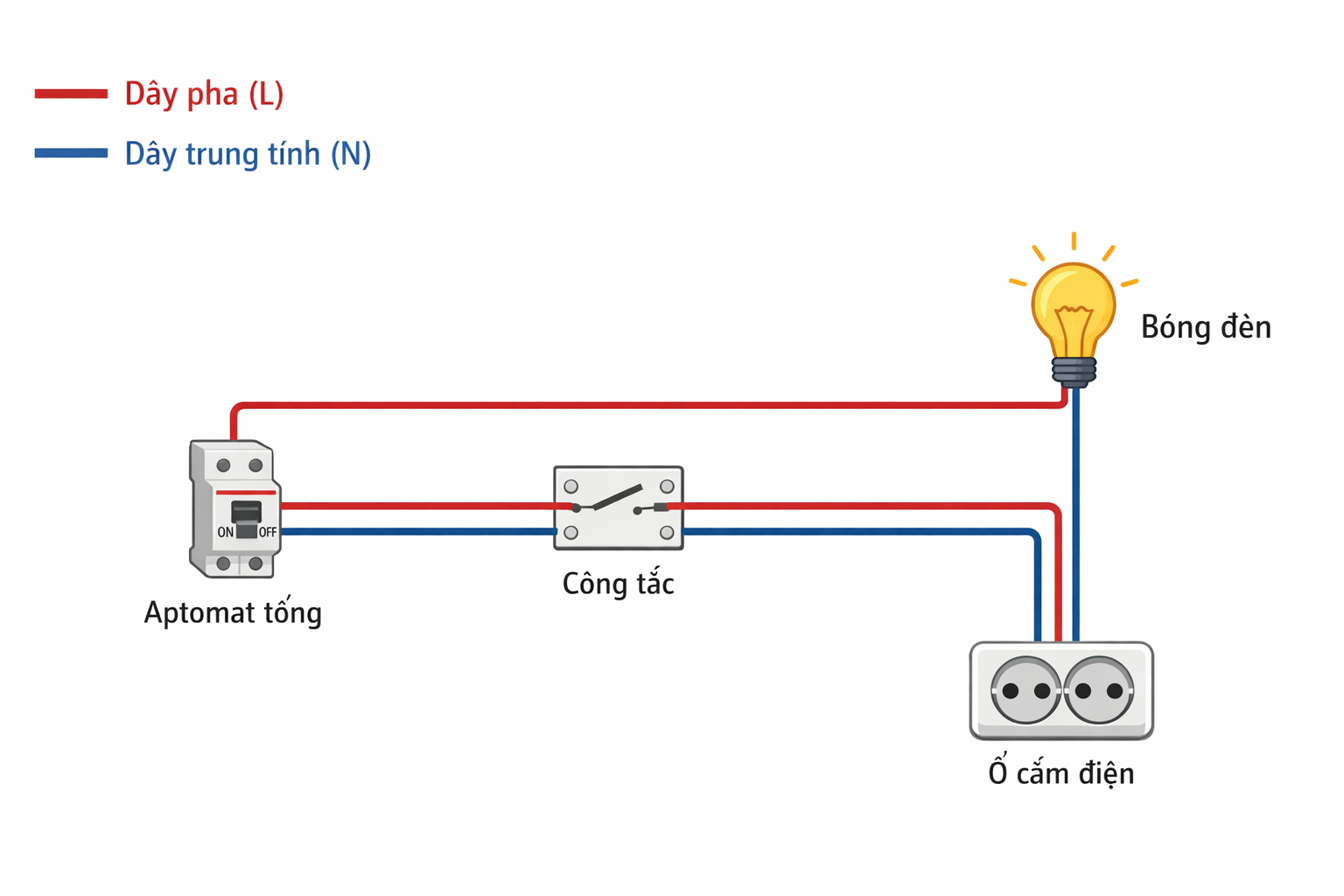

2. Sơ đồ lắp đặt (Wiring Diagram)
Quy trình đi dây:

Đường dây Pha (L):

Từ nguồn, dây Pha đi vào cực trên của Aptomat.
Từ cực dưới Aptomat, dây Pha được rẽ nhánh đi tới một cực của Công tắc và một cực của Ổ cắm điện.
Đường dây Trung tính (N):

Từ nguồn, dây Trung tính đi thẳng vào cực còn lại của Ổ cắm.
Từ ổ cắm (hoặc từ trục dây chính), dây Trung tính được nối tới một cực của Bóng đèn.
Dây điều khiển:

Cực còn lại của Công tắc nối tới cực còn lại của Bóng đèn.

3. Nguyên lý hoạt động
Khi bật Aptomat: Ổ cắm sẽ có điện ngay lập tức.
Khi bật Công tắc: Mạch điện kín qua bóng đèn, đèn sáng.
Khi tắt Công tắc: Dây pha tới đèn bị ngắt, đèn tắt (nhưng ổ cắm vẫn có điện).
Khi tắt Aptomat hoặc có sự cố: Toàn bộ mạch (cả đèn và ổ cắm) đều mất điện để đảm bảo an toàn.

4. Một số lưu ý khi lắp đặt thực tế
Đúng dây: Tuyệt đối phải lắp công tắc vào dây Pha (L). Nếu lắp vào dây Trung tính (N), khi tắt công tắc đèn vẫn tắt nhưng ở đui đèn vẫn có điện, gây nguy hiểm khi thay bóng.
Tiết diện dây: Nên chọn dây cho ổ cắm lớn hơn dây cho bóng đèn vì ổ cắm thường dùng cho các thiết bị công suất lớn hơn.
Bảng điện: Các thiết bị (Aptomat, Công tắc, Ổ cắm) nên được bố trí gọn gàng trên bảng điện nhựa trước khi đi dây ra bóng đèn.
