Mình đã vẽ ba hình chiếu vuông góc (hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh) cho một vật thể “con trượt” đơn giản (khối chữ nhật có rãnh/slot ở mặt trên) và hiển thị chúng ở bên trên. Tóm tắt nhanh về kết quả và cách đọc:

Những gì mình đã vẽ

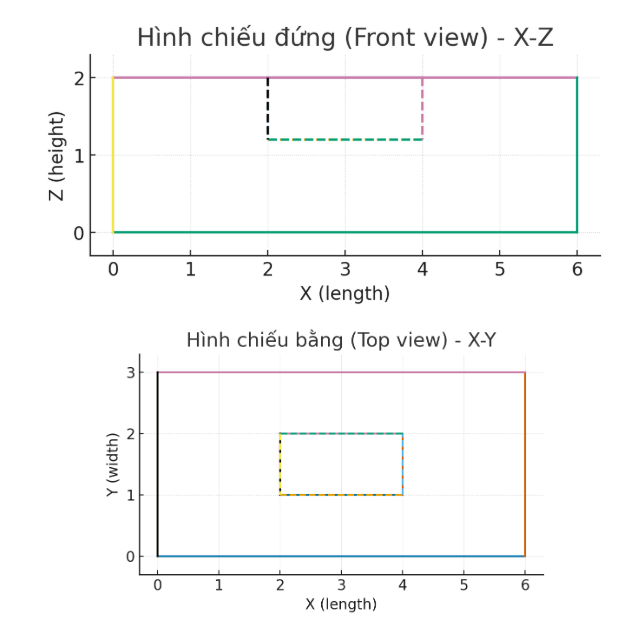

Hình chiếu đứng (Front view — X–Z): nhìn từ phía trước, cho thấy chiều dài (X) và chiều cao (Z). Rãnh trên khối hiển thị bằng nét đứt (các cạnh bị che khuất) ở phần lõm.
Hình chiếu bằng (Top view — X–Y): nhìn từ trên xuống, cho thấy chiều dài (X) và chiều rộng (Y). Rãnh được thể hiện rõ ở mặt trên (hình chữ nhật nhỏ ở giữa).

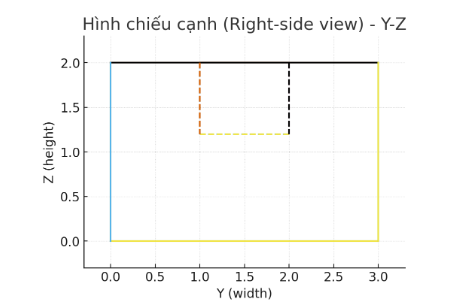

Hình chiếu cạnh (Side view — Y–Z): nhìn từ bên phải, cho thấy chiều rộng (Y) và chiều cao (Z). Các cạnh bị che khuất của rãnh được vẽ nét đứt.
Chi tiết kỹ thuật mặc định trong bản vẽ
Kích thước dùng trong ví dụ: dài L = 6.0, rộng W = 3.0, cao H = 2.0 (đơn vị tùy bạn — cm mặc định trong minh họa).
Rãnh: dài 2.0, rộng 1.0, sâu 0.8, nằm chính giữa theo bề rộng.
Các đường khuất (hidden edges) được vẽ nét đứt để dễ đọc bản vẽ kỹ thuật.

...Xem thêm

Answer 2

Hỏi đáp VietJack

Hỏi đáp VietJack
Mình đã vẽ ba hình chiếu vuông góc (hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh) cho một vật thể “con trượt” đơn giản (khối chữ nhật có rãnh/slot ở mặt trên) và hiển thị chúng ở bên trên. Tóm tắt nhanh về kết quả và cách đọc:

Những gì mình đã vẽ
Hình chiếu đứng (Front view — X–Z): nhìn từ phía trước, cho thấy chiều dài (X) và chiều cao (Z). Rãnh trên khối hiển thị bằng nét đứt (các cạnh bị che khuất) ở phần lõm.
Hình chiếu bằng (Top view — X–Y): nhìn từ trên xuống, cho thấy chiều dài (X) và chiều rộng (Y). Rãnh được thể hiện rõ ở mặt trên (hình chữ nhật nhỏ ở giữa).
Hình chiếu cạnh (Side view — Y–Z): nhìn từ bên phải, cho thấy chiều rộng (Y) và chiều cao (Z). Các cạnh bị che khuất của rãnh được vẽ nét đứt.
Chi tiết kỹ thuật mặc định trong bản vẽ
Kích thước dùng trong ví dụ: dài L = 6.0, rộng W = 3.0, cao H = 2.0 (đơn vị tùy bạn — cm mặc định trong minh họa).
Rãnh: dài 2.0, rộng 1.0, sâu 0.8, nằm chính giữa theo bề rộng.
Các đường khuất (hidden edges) được vẽ nét đứt để dễ đọc bản vẽ kỹ thuật.

Answer 3

Để vẽ bản vẽ kỹ thuật với 3 hình chiếu vuông góc của một vật thể con trượt, bạn cần tuân theo các bước sau: xác định hướng chiếu, vẽ hình chiếu từ các mặt phẳng khác nhau, và thể hiện các chi tiết của vật thể một cách chính xác.
1. Chuẩn bị
Chọn vật thể:
Lấy một vật thể con trượt thực tế hoặc hình dung một vật thể có cấu tạo phức tạp.
Chọn phương pháp chiếu:
Tùy theo quy ước của từng nước (ví dụ: phương pháp chiếu thứ nhất hoặc thứ ba).
2. Vẽ 3 hình chiếu
Hình chiếu đứng (Front view):
Vẽ vật thể từ phía trước (hướng nhìn chính).
Sử dụng các đường nét liền đậm để thể hiện các cạnh, mặt thấy rõ.
Sử dụng các đường nét đứt để thể hiện các cạnh, mặt khuất.
Hình chiếu bằng (Top view):
Vẽ vật thể từ phía trên, chiếu xuống mặt phẳng hình chiếu bằng.
Bố trí hình chiếu bằng ở dưới hình chiếu đứng, có hướng nhìn từ trên xuống.
Bản vẽ các chi tiết ẩn tương tự như hình chiếu đứng.
Hình chiếu cạnh (Side view):
Vẽ vật thể từ phía bên trái hoặc phải.
Bố trí hình chiếu cạnh bên phải hình chiếu đứng.
Bản vẽ các chi tiết ẩn tương tự như hình chiếu đứng.
3. Biểu diễn các chi tiết đặc biệt
Lỗ:
Biểu diễn lỗ bằng đường tròn với tâm nằm ở vị trí của lỗ.
Gân:
Biểu diễn gân bằng đường thẳng, có thể có đường nét liền đậm hoặc nét đứt tùy thuộc vào vị trí của gân so với mặt phẳng chiếu.
Đường tâm:
Sử dụng đường nét đứt để biểu diễn đường tâm của lỗ hoặc các chi tiết đối xứng.
4. Ghi kích thước
Kích thước tổng:
Ghi các kích thước tổng quát như chiều dài, chiều rộng, chiều cao của vật thể.
Kích thước chi tiết:
Ghi các kích thước chi tiết của các lỗ, gân, rãnh, và các chi tiết khác.
Ghi chú:
Ghi chú các thông số kỹ thuật như độ nhám, dung sai, góc, v.v.
5. Hoàn thiện bản vẽ
Kiểm tra:
Kiểm tra lại toàn bộ bản vẽ để đảm bảo tính chính xác và đầy đủ thông tin.
Hoàn thiện:
Hoàn thiện bản vẽ bằng cách thêm các thông tin như tiêu đề bản vẽ, tên người vẽ, ngày tháng, v.v.

...Xem thêm

Answer 4

Để vẽ bản vẽ kỹ thuật với 3 hình chiếu vuông góc của một vật thể con trượt, bạn cần tuân theo các bước sau: xác định hướng chiếu, vẽ hình chiếu từ các mặt phẳng khác nhau, và thể hiện các chi tiết của vật thể một cách chính xác.
1. Chuẩn bị
Chọn vật thể:
Lấy một vật thể con trượt thực tế hoặc hình dung một vật thể có cấu tạo phức tạp.
Chọn phương pháp chiếu:
Tùy theo quy ước của từng nước (ví dụ: phương pháp chiếu thứ nhất hoặc thứ ba).
2. Vẽ 3 hình chiếu
Hình chiếu đứng (Front view):
Vẽ vật thể từ phía trước (hướng nhìn chính).
Sử dụng các đường nét liền đậm để thể hiện các cạnh, mặt thấy rõ.
Sử dụng các đường nét đứt để thể hiện các cạnh, mặt khuất.
Hình chiếu bằng (Top view):
Vẽ vật thể từ phía trên, chiếu xuống mặt phẳng hình chiếu bằng.
Bố trí hình chiếu bằng ở dưới hình chiếu đứng, có hướng nhìn từ trên xuống.
Bản vẽ các chi tiết ẩn tương tự như hình chiếu đứng.
Hình chiếu cạnh (Side view):
Vẽ vật thể từ phía bên trái hoặc phải.
Bố trí hình chiếu cạnh bên phải hình chiếu đứng.
Bản vẽ các chi tiết ẩn tương tự như hình chiếu đứng.
3. Biểu diễn các chi tiết đặc biệt
Lỗ:
Biểu diễn lỗ bằng đường tròn với tâm nằm ở vị trí của lỗ.
Gân:
Biểu diễn gân bằng đường thẳng, có thể có đường nét liền đậm hoặc nét đứt tùy thuộc vào vị trí của gân so với mặt phẳng chiếu.
Đường tâm:
Sử dụng đường nét đứt để biểu diễn đường tâm của lỗ hoặc các chi tiết đối xứng.
4. Ghi kích thước
Kích thước tổng:
Ghi các kích thước tổng quát như chiều dài, chiều rộng, chiều cao của vật thể.
Kích thước chi tiết:
Ghi các kích thước chi tiết của các lỗ, gân, rãnh, và các chi tiết khác.
Ghi chú:
Ghi chú các thông số kỹ thuật như độ nhám, dung sai, góc, v.v.
5. Hoàn thiện bản vẽ
Kiểm tra:
Kiểm tra lại toàn bộ bản vẽ để đảm bảo tính chính xác và đầy đủ thông tin.
Hoàn thiện:
Hoàn thiện bản vẽ bằng cách thêm các thông tin như tiêu đề bản vẽ, tên người vẽ, ngày tháng, v.v.

Answer 5

Dưới đây là bản vẽ kỹ thuật với 3 hình chiếu vuông góc của một vật thể con trượt: hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh. Bạn có thể xem trực quan trong hình ảnh dưới đây để hiểu rõ cách biểu diễn chi tiết cơ khí này.

📐 Giải thích về 3 hình chiếu vuông góc của con trượt
Trong bản vẽ kỹ thuật, con trượt thường được biểu diễn bằng ba hình chiếu chính:

1. Hình chiếu đứng (Front View)
Thể hiện chiều cao và chiều rộng của con trượt.
Là hình chiếu chính, đặt ở giữa bản vẽ.
Thường thể hiện các lỗ, rãnh, hoặc gờ nổi trên mặt trước.
2. Hình chiếu bằng (Top View)
Đặt phía dưới hình chiếu đứng.
Thể hiện chiều rộng và chiều sâu của vật thể.
Giúp thấy rõ các chi tiết như rãnh trượt, lỗ xuyên hoặc các phần lõm.
3. Hình chiếu cạnh (Side View)
Đặt bên phải hình chiếu đứng.
Thể hiện chiều cao và chiều sâu.
Là hình chiếu bổ sung để làm rõ hình dạng không thể hiện hết ở hai hình chiếu kia.

📎 Một số lưu ý khi vẽ
Tỉ lệ bản vẽ: Thường dùng tỉ lệ 1:1 hoặc 1:2 tùy kích thước thực tế.
Nét vẽ: Dùng nét liền đậm cho nét thấy, nét đứt cho nét khuất.
Kích thước: Ghi đầy đủ chiều dài, chiều rộng, chiều cao, đường kính lỗ nếu có.
Khổ giấy: Thường dùng khổ A4 hoặc A3 cho bài tập kỹ thuật cơ bản.

📷 Hình ảnh minh họa
Dưới đây là một số hình ảnh minh họa bản vẽ kỹ thuật 3 hình chiếu của con trượt mà mình đã tìm được:

(Click vào hình để xem chi tiết)

[Hình ảnh bản vẽ kỹ thuật 3 hình chiếu con trượt]

Nếu bạn cần mình hướng dẫn cách vẽ từng bước hoặc muốn bản vẽ theo kích thước cụ thể, mình có thể giúp bạn phác thảo hoặc tạo bản vẽ đơn giản nhé!

...Xem thêm

Answer 6

Dưới đây là bản vẽ kỹ thuật với 3 hình chiếu vuông góc của một vật thể con trượt: hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh. Bạn có thể xem trực quan trong hình ảnh dưới đây để hiểu rõ cách biểu diễn chi tiết cơ khí này.

📐 Giải thích về 3 hình chiếu vuông góc của con trượt
Trong bản vẽ kỹ thuật, con trượt thường được biểu diễn bằng ba hình chiếu chính:

1. Hình chiếu đứng (Front View)
Thể hiện chiều cao và chiều rộng của con trượt.
Là hình chiếu chính, đặt ở giữa bản vẽ.
Thường thể hiện các lỗ, rãnh, hoặc gờ nổi trên mặt trước.
2. Hình chiếu bằng (Top View)
Đặt phía dưới hình chiếu đứng.
Thể hiện chiều rộng và chiều sâu của vật thể.
Giúp thấy rõ các chi tiết như rãnh trượt, lỗ xuyên hoặc các phần lõm.
3. Hình chiếu cạnh (Side View)
Đặt bên phải hình chiếu đứng.
Thể hiện chiều cao và chiều sâu.
Là hình chiếu bổ sung để làm rõ hình dạng không thể hiện hết ở hai hình chiếu kia.

📎 Một số lưu ý khi vẽ
Tỉ lệ bản vẽ: Thường dùng tỉ lệ 1:1 hoặc 1:2 tùy kích thước thực tế.
Nét vẽ: Dùng nét liền đậm cho nét thấy, nét đứt cho nét khuất.
Kích thước: Ghi đầy đủ chiều dài, chiều rộng, chiều cao, đường kính lỗ nếu có.
Khổ giấy: Thường dùng khổ A4 hoặc A3 cho bài tập kỹ thuật cơ bản.

📷 Hình ảnh minh họa
Dưới đây là một số hình ảnh minh họa bản vẽ kỹ thuật 3 hình chiếu của con trượt mà mình đã tìm được:

(Click vào hình để xem chi tiết)

[Hình ảnh bản vẽ kỹ thuật 3 hình chiếu con trượt]

Nếu bạn cần mình hướng dẫn cách vẽ từng bước hoặc muốn bản vẽ theo kích thước cụ thể, mình có thể giúp bạn phác thảo hoặc tạo bản vẽ đơn giản nhé!
