A. Lý thuyết
I. TÓM TẮT LÍ THUYẾT

1. Cấu tạo và hoạt động của máy biến thế
a) Cấu tạo của máy biến thế

Máy biến thế là thiết bị dùng để tăng hoặc giảm hiệu điện thế của dòng điện xoay chiều.

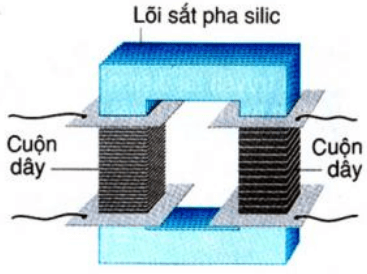

Bộ phận chính của máy biến thế gồm:

- Hai cuộn dây dẫn có số vòng khác nhau, đặt cách điện với nhau. Cuộn dây nối với mạng điện gọi là cuộn sơ cấp, cuộn dây lấy hiệu điện thế ra sử dụng gọi là cuộn thứ cấp.

- Một lõi sắt hay thép có pha Silic gồm nhiều lá mỏng ghép cách điện với nhau.

b) Cơ chế hoạt động của máy biến thế

Khi đặt vào hai đầu cuộn sơ cấp của máy biến thế một hiệu điện thế xoay chiều thì ở hai đầu cuộn thứ cấp xuất hiện một hiệu điện thế xoay chiều.

2. Tác dụng làm biến đổi hiệu điện thế của máy biến thế
Gọi n1, U1 và n2, U2 lần lượt là số vòng dây và hiệu điện thế của cuộn sơ cấp và thứ cấp.

Hiệu điện thế ở hai đầu mỗi cuộn dây của máy biến thế tỉ lệ với số vòng dây của mỗi cuộn:

(gọi là hệ số máy biến thế)

Lưu ý:

+ Nếu k > 1 (tức U1 > U2 hay n1 > n2) là máy hạ thế.

+ Nếu k < 1 (tức U1 < U2 hay n1 < n2) là máy tăng thế.

3. Vai trò của máy biến thế trong truyền tải điện năng đi xa
Để giảm hao phí trên đường dây tải điện cần có hiệu điện thế rất lớn (hàng trăm nghìn vôn) nhưng đến nơi sử dụng điện lại chỉ cần hiệu điện thế thích hợp (220V). Chính vì vậy máy biến thế có vai trò to lớn trong việc truyền tải điện năng đi xa. Ở hai đầu đường dây tải điện, người ta đặt hai loại máy biến thế có nhiệm vụ khác nhau: Đầu đường dây tải điện, đặt máy biến thế có nhiệm vụ tăng hiệu điện thế, đến nơi sử dụng điện đặt máy biến thế có nhiệm vụ giảm hiệu điện thế đến mức phù hợp.

Chú ý: Máy biến thế chỉ có thể hoạt động được với dòng điện xoay chiều và không hoạt động được với dòng điện một chiều.
