1. Danh sách thiết bị và ký hiệu
- Bảng điện: Nơi lắp đặt các thiết bị điều khiển và bảo vệ.
- Cầu chì hoặc Áp-tô-mát (CB): Thiết bị bảo vệ mạch điện khi có sự cố quá tải hoặc chập mạch.
- Công tắc 2 cực: Điều khiển việc đóng/ngắt dòng điện cho bóng đèn.
- Ổ cắm điện: Cung cấp điện cho các thiết bị di động khác (máy tính, quạt...).
- Bóng đèn: Thiết bị tiêu thụ điện để chiếu sáng.

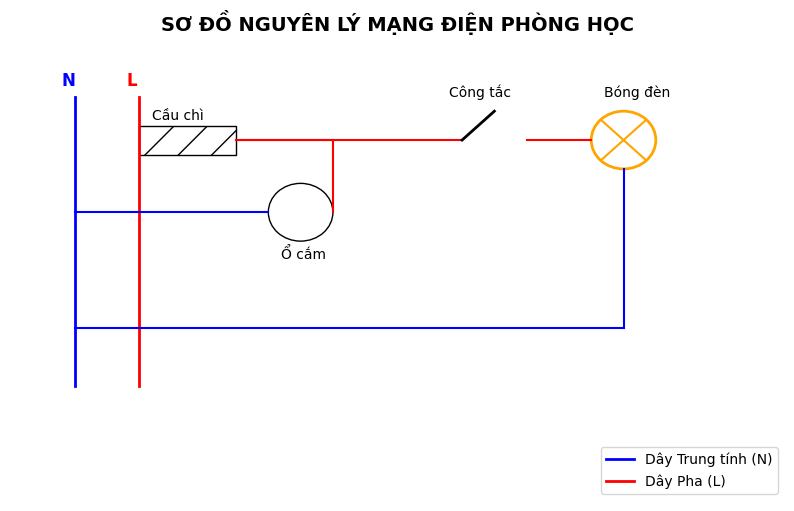

2. Sơ đồ nguyên lý mạng điện
- Trong mạng điện này, cầu chì (hoặc Áp-tô-mát) sẽ được lắp ở dây pha (dây nóng) ngay đầu mạch. Ổ cắm điện thường được mắc song song với mạch đèn để đảm bảo có điện liên tục, còn công tắc được mắc nối tiếp với bóng đèn.
- Quy trình kết nối dây:
+ Dây pha (L - Dây nóng): Nối từ nguồn vào cầu chì (hoặc Áp-tô-mát). Từ sau cầu chì, dây pha chia làm hai nhánh:
Nhánh 1: Nối vào một cực của ổ cắm.
Nhánh 2: Nối vào một cực của công tắc 2 cực.
+ Dây trung tính (N - Dây nguội): Nối chung cho cả hai thiết bị:
- Một đầu nối vào cực còn lại của ổ cắm.
- Một đầu nối vào một cực của bóng đèn.
+ Dây điều khiển: Nối từ cực còn lại của công tắc đến cực còn lại của bóng đèn.
3. Sơ đồ lắp đặt (Cách bố trí trên bảng điện)
- Để bảng điện gọn gàng và an toàn, bạn nên bố trí theo thứ tự từ trái sang phải hoặc từ trên xuống dưới:
+ Cầu chì/Áp-tô-mát: Đặt ở vị trí đầu tiên để dễ ngắt điện tổng khi cần.
+ Công tắc: Đặt ở vị trí thuận tiện tầm tay.
+ Ổ cắm: Đặt phía dưới hoặc bên cạnh.
4. Các bước tiến hành lắp đặt
Bước 1: Vạch tuyến. Xác định vị trí đặt bảng điện, vị trí đi dây và vị trí treo đèn trên tường phòng học.
Bước 2: Khoan lỗ. Khoan lỗ bắt vít và lỗ luồn dây trên bảng điện.
Bước 3: Lắp thiết bị vào bảng điện. Gắn cố định cầu chì, công tắc và ổ cắm vào bảng điện.
Bước 4: Nối dây mạch điện. Thực hiện nối dây theo sơ đồ nguyên lý đã nêu ở trên. Đảm bảo các mối nối phải chắc chắn và được cách điện bằng băng keo đen.
Bước 5: Kiểm tra. Dùng bút thử điện kiểm tra mạch trước khi cấp nguồn vận hành.
Lưu ý an toàn:
+ Phải ngắt điện tổng trước khi thực hiện lắp đặt.
+ Công tắc phải luôn lắp trên dây pha (dây nóng) để khi tắt công tắc, điện không còn dẫn đến đui đèn, đảm bảo an toàn khi thay bóng.
