Kí hiệu chung (chuẩn SGK)
O: quang tâm thấu kính
F, F’: tiêu điểm
d: khoảng cách từ vật đến thấu kính
d’: khoảng cách từ ảnh đến thấu kính
AB: vật
A’B’: ảnh

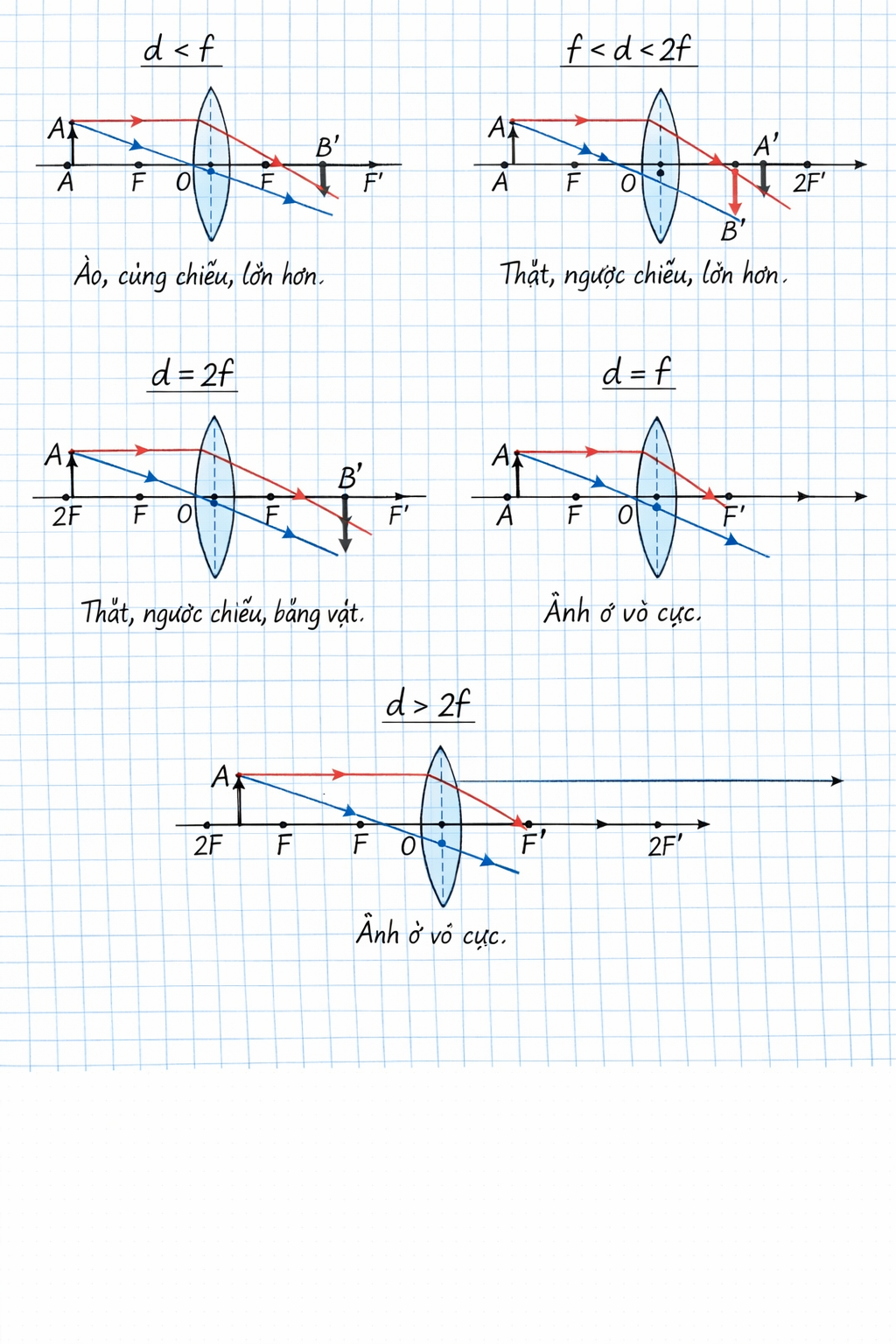

 Trường hợp d < f
 Vị trí vật
Vật đặt trong khoảng OF (gần thấu kính hơn tiêu cự)

Hình vẽ (mô tả)
Vẽ tia 1: Tia qua quang tâm O → truyền thẳng
Vẽ tia 2: Tia song song trục chính → tia ló đi qua F’
Hai tia ló không cắt nhau, phải kéo dài tia ló về phía trước thấu kính → giao nhau tại A’
 Đặc điểm ảnh
Ảnh ảo
Ảnh cùng chiều với vật
Ảnh lớn hơn vật
Ảnh nằm cùng phía với vật so với thấu kính

Trường hợp f < d < 2f
Vị trí vật
Vật đặt giữa F và 2F

Hình vẽ mô tả bên dưới
Tia 1: Qua O → truyền thẳng
Tia 2: Song song trục chính → qua F’
Hai tia ló cắt nhau phía sau thấu kính
 Đặc điểm ảnh
Ảnh thật
Ảnh ngược chiều
Ảnh lớn hơn vật
Ảnh nằm ngoài 2F’

 Trường hợp d = 2f
 Vị trí vật
Vật đặt tại 2F

 Hình vẽ mô tả
Dựng hai tia đặc biệt như trên
Hai tia cắt nhau đúng tại 2F’
Đặc điểm ảnh
Ảnh thật
Ảnh ngược chiều
Ảnh bằng vật
Ảnh nằm tại 2F’

 Trường hợp d = f
 Vị trí vật
Vật đặt tại tiêu điểm F

 Hình vẽ
Tia song song → tia ló qua F’
Tia qua O → truyền thẳng
Hai tia song song nhau, không cắt
 Đặc điểm ảnh
Ảnh ở vô cực
Không hứng được ảnh trên màn
Thực tế: không quan sát được ảnh rõ

Trường hợp d > 2f
 Vị trí vật
Vật đặt ngoài 2F

 Hình vẽ bên dưới
Vẽ hai tia đặc biệt
Hai tia ló cắt nhau giữa F’ và 2F’
 Đặc điểm ảnh
Ảnh thật
Ảnh ngược chiều
Ảnh nhỏ hơn vật
Ảnh nằm giữa F’ và 2F’
