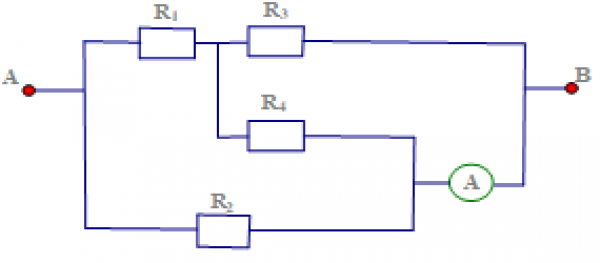

Cho mạch điện như hình vẽ bên. Cho biết $U_{AB}$ = 30V

$R_{1} = R_{2} = R_{3} = R_{4} = R_{5}$ = 10 . Điện trở của ampe kế không đáng kể. Tính Rtđ, số chỉ của ampe kế và dòng điện qua các điện trở.

Tóm tắt

$U_{AB} = 30 V; R_{1} = R_{2} = R_{3} = R_{4} = R_{5}$ = 10 . Tính $R_{tđ}$ , số chỉ của ampe kế và dòng điện qua các điện trở.

Hỏi chi tiết

Quảng cáo

5 năm trước

Vì $R_{A} = 0 nên U_{5}$ = 0.

Mạch điện đã cho trở thành mạch điện sau:

$[R_{1} nt (R_{3} / / R_{4})] / / R_{2}$

$R_{134} = R_{1} + R_{34} = 10 + 5 = 15 Ω$

R2 // R134 ⇒ UAB = U2 = U134 = 30V

$R_{1} nt R_{34} \Rightarrow I = I_{34} = I_{134} = 2 A$

$R_{3} / / R_{4} \Rightarrow U_{3} = U_{4} = U_{134} - U_{1} = 30 - 20 = 10 V$

$I_{4} = 1 A; I_{A} = I 2 + I_{4} = 3 + 1 = 4 A$

Số chỉ của am pe kế là 1A

Đáp án: $R_{td} = 6 Ω; I_{1} = 2 A; I_{2} = 3 A; I_{3} = I_{4} = 1_{A}; I_{A} = 4 A$
