Cho mạch cầu như hình vẽ. Tính điện trở tương đương của mạc

· 15:39 19/05/2020

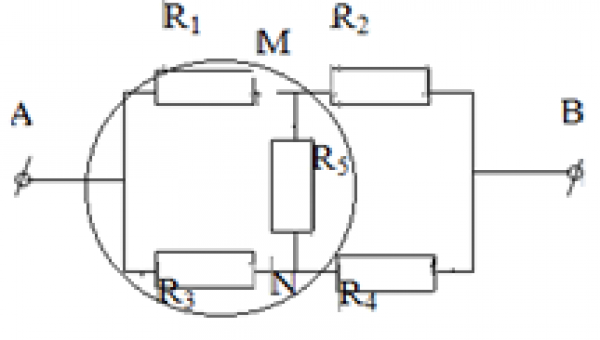

Cho mạch cầu như hình vẽ. Tính điện trở tương đương của mạch. Biết $R_{1} = 10 Ω, R_{2} = 15 Ω, R_{3} = 20 Ω, R_{4} = 17, 5 Ω, R_{5} = 25 Ω .$

Tóm tắt

Tính điện trở tương đương của mạch. Biết $R_{1} = 10 Ω, R_{2} = 15 Ω, R_{3} = 20 Ω, R_{4} = 17, 5 Ω, R_{5}$ = 25Ω.

Hỏi chi tiết

Quảng cáo

5 năm trước

Xét tỉ số nên đây là mạch cầu không cân bằng.

Để tính điện trở tương đương của mạch cần biển đổi mạch.

Biển đổi mạch tam giác thành sao.

$R_{1} = 10 Ω, R_{2} = 15 Ω, R_{3} = 20 Ω, R_{4} = 17, 5 Ω, R_{5} = 25 Ω .$

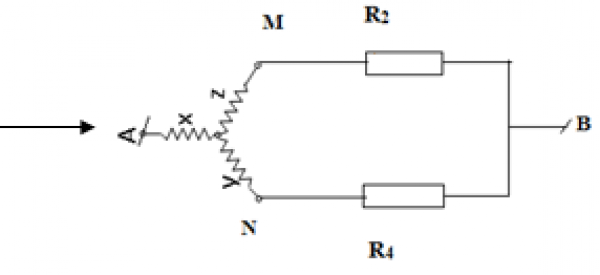

Mạch biến đổi trở thành: X nt [(Z nt $R_{2}) / / (Y nt R_{4})]$

Điện trở tương đương của mạch là

Đáp án: $R_{td}$ ≈ 14,9 Ω.

...Xem thêm
