Cho mạch điện như hình 24. Trong đó: R1 = R4 = 4Ω; R2 = 2Ω;

· 12:49 19/05/2020

Cho mạch điện như hình 24. Trong đó: $R_{1} = R_{4} = 4 Ω; R_{2} = 2 Ω; R_{3} = 8 Ω; R_{5}$ = 10Ω. Điện trở các dây nối và khóa K không đáng kể.

Tính điện trở tương đương của đoạn mạch khi:

a) K mở.

b) K đóng.

Tóm tắt

$R_{1} = R_{4} = 4; R_{2} = 2; R_{3} = 8; R_{5}$ = 10. Tính điện trở tương đương của đoạn mạch khi:

a) K mở.

b) K đóng.

Hỏi chi tiết

Quảng cáo

5 năm trước

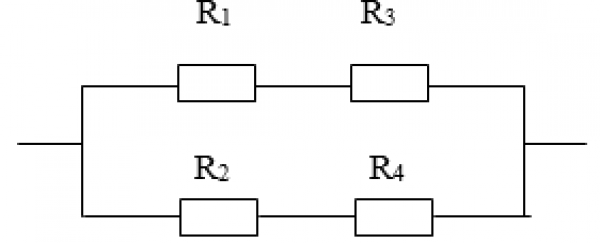

a) Khi K mở, dòng điện không đi qua R5 nên có thể bỏ qua R5 và vẽ lại mạch điện như sau:

Sơ đồ mạch điện: $(R_{1} nt R_{3}) / / (R_{2} nt R_{4})$

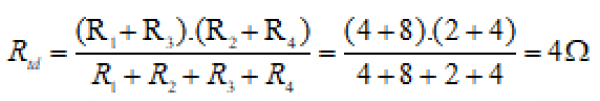

Điện trở tương đương của mạch là:

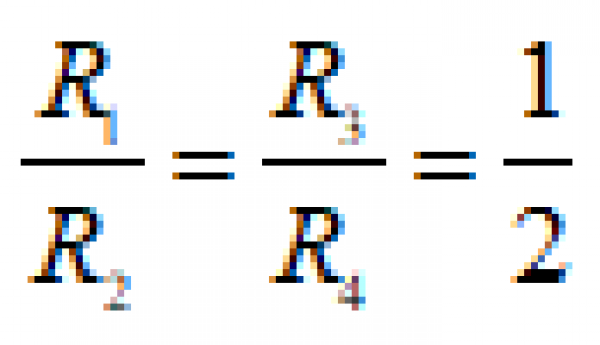

b) Khi K đóng, xét tỉ số:

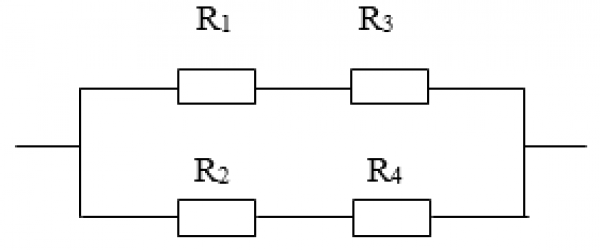

Nên đây là mạch cầu cân bằng. Do đó $I_{5} = 0 và U_{5}$ = 0. Ta vẽ lại mạch như sau:

Sơ đồ mạch: $(R_{1} nt R_{3}) / / (R_{2} / / R_{4})$

Điện trở tương đương của mạch là

Đáp án: a) 4Ω; b) 4Ω.
